IntelEgg10000, la calibreuse électronique qui pèse et trie 25 000 à 30 000 œufs par heure
L'IntelEgg10000 contrôle chaque œuf par vision, le pèse à ±0,5 g et le dépose sans choc dans la bonne sortie. Automate programmable, capteurs de pesée de précision, structure inox 304 : une ligne de calibrage pensée pour les centres d'emballage à gros volume.

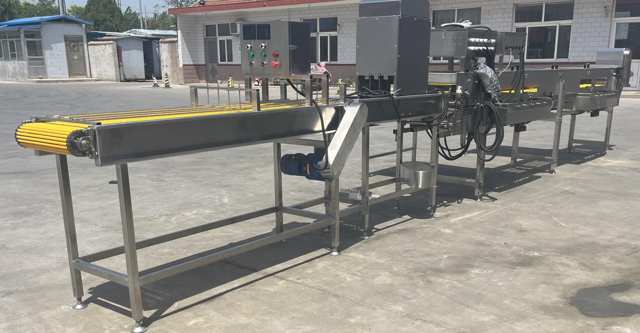

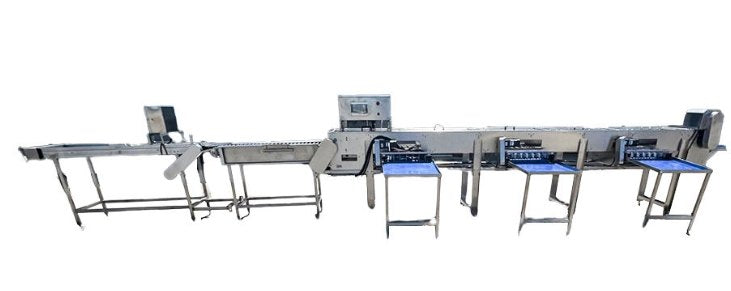

La ligne IntelEgg10000 : alimentation à rouleaux, contrôle par vision, pesée électronique puis sorties par classe de poids.
Implantation
Plan de la ligne IntelEgg10000
La ligne mesure 9,5 m de long, 1,1 m de large et 0,8 m de haut. Comptez une emprise d'environ 11 × 3,5 m avec les postes de ramassage le long des sorties et l'accès à l'armoire. Le local doit être à l'abri des courants d'air et des vibrations, qui faussent la pesée.
Plan indicatif. L'implantation définitive est validée avec vous selon votre local et la configuration des sorties.
- 1Table d'alimentation à rouleaux : les œufs sont chargés, mis en ligne et tournent devant le système de vision.
- 2Système de vision : ordinateur, écran, caméra 5 mégapixels, 4 capteurs et éclairage dédié contrôlent chaque œuf.
- 3Station de pesée : capteurs de pesée de précision, erreur de ±0,5 g ; l'automate dépose ensuite l'œuf sans choc dans la ligne de tri.

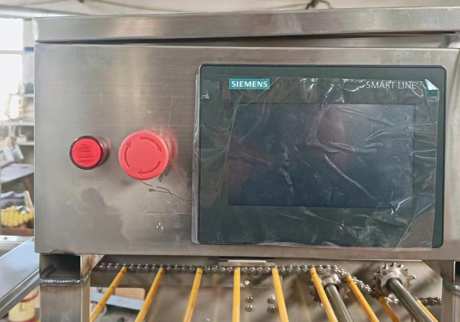

- 4Armoire PLC et écran tactile : réglage des classes, protection par mot de passe, pilotage à distance, arrêt d'urgence.

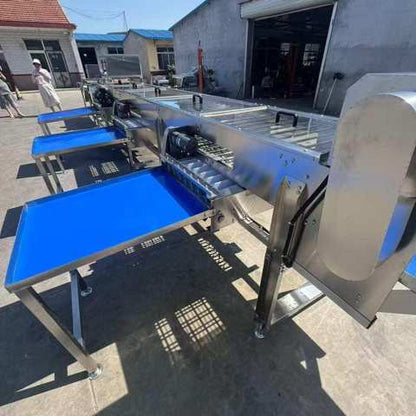

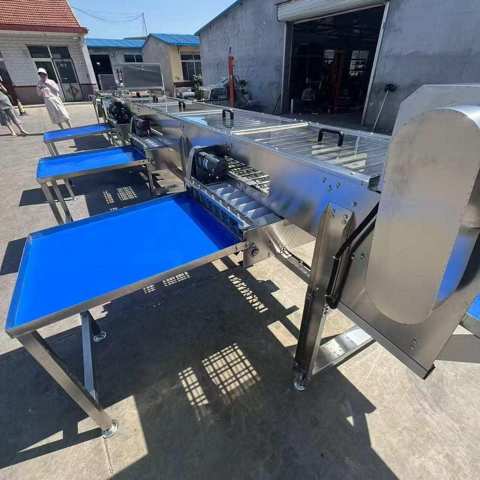

- 5Sorties de calibrage : 4 classes de poids + 1 sortie déclassés (ou 3+1, 2+1) sur tapis en mousse souple ; voyant sur chaque sortie.
- 6Air comprimé : compresseur 8 à 10 bar (non fourni) pour les vérins et électrovannes, avec séparateur eau-huile.
Pourquoi l'électronique
Ce que la pesée électronique change au calibrage
Chaque œuf est pesé à ±0,5 g. Moins d'œufs mal classés, c'est moins de « cadeau » sur les gros calibres et des lots conformes à la catégorie affichée.
Configuration 4+1, 3+1 ou 2+1 et seuils de poids modifiables à l'écran : la ligne s'adapte à vos clients et à vos emballages.
L'automate dépose l'œuf dans la ligne de tri sans chute, et les tapis de sortie sont en mousse souple : la casse est réduite au minimum.
Automate pilotable à distance et protégé par mot de passe : réglages sécurisés et assistance possible sans déplacement.
Fonctionnement
Le parcours de l'œuf dans l'IntelEgg10000
Chargement
Les œufs sont posés sur la table d'alimentation à rouleaux et mis en ligne.
Vision
Ils tournent sous la caméra 5 MP et l'éclairage dédié : chaque œuf est contrôlé.
Pesée
Les capteurs de précision pèsent chaque œuf à ±0,5 g.
Tri
L'automate dirige l'œuf vers la sortie de sa classe ; le voyant s'allume à son arrivée.
Ramassage
Les œufs arrivent sur les tapis en mousse souple de chaque sortie, prêts à être mis en plateaux.
Fiche technique
Caractéristiques de l'IntelEgg10000
| Caractéristique | Valeur |
|---|---|
| Calibreuse électronique IntelEgg10000 | |
| Cadence | 25 000 à 30 000 œufs/h |
| Précision de pesée | ±0,5 g, capteurs de pesée de précision HBM |
| Classes | 4+1, 3+1 ou 2+1 (classes de poids + sortie déclassés), seuils réglables |
| Commande | Automate programmable PLC, écran tactile, pilotage à distance, protection par mot de passe |
| Système de vision | Ordinateur, écran, caméra 5 mégapixels, 4 capteurs, éclairage dédié, carte graphique |
| Sorties | Voyant indépendant par sortie, allumé à l'arrivée de l'œuf ; tapis de tri en mousse souple |
| Matériaux | Inox SUS304, chaîne inox 304 |
| Motorisation | Moteurs Wannan |
| Pneumatique | Électrovannes, vérins et séparateur eau-huile Airtac |
| Dimensions (L × l × H) | 9 500 × 1 100 × 800 mm |
| Alimentation | 380 V / 50 Hz triphasé, ou 220 V / 50 Hz monophasé sur demande |
| Puissance | 1,5 kW |
| Air comprimé | Compresseur 8 à 10 bar à prévoir, un modèle plus puissant est conseillé |
| Livraison et garantie | |
| Délai de fabrication | Environ 15 jours ouvrés, hors transport |
| Garantie | 12 mois, pièces d'usure exclues |
Périmètre
Ce qui est inclus, ce qui est à prévoir
Inclus
- Calibreuse électronique IntelEgg10000 complète
- Système de vision avec ordinateur et écran
- Automate PLC et écran tactile
- Assistance technique à distance
- Garantie 12 mois
À prévoir
- Alimentation 380 V triphasée (ou 220 V mono sur demande)
- Compresseur d'air 8 à 10 bar
- Local à l'abri des courants d'air et des vibrations
- Sol plan et stable sur 11 m environ
- Huile de lubrification des vérins
Options
- Emballeuse automatique EggPack
- Imprimante à œufs EggTech4000
- Compresseur et traitement d'air
- Installation, mise en service et formation sur site
Dans un centre d'emballage agréé
- Le classement par poids (S, M, L, XL) est obligatoire pour la vente en catégorie A : la pesée à ±0,5 g sécurise la conformité de vos calibres.
- Le mirage reste indispensable pour écarter les œufs fêlés, sales ou présentant des défauts internes avant l'emballage.
- Les surfaces en contact avec les œufs sont en inox 304, faciles à nettoyer et désinfecter.
- Le marquage du code producteur se fait en ligne avec l'imprimante EggTech4000.
Besoin de l'agrément sanitaire ? Nous rédigeons aussi le dossier d'agrément de votre centre d'emballage.
Questions fréquentes
Calibreuse IntelEgg10000 : FAQ
Quelle cadence réelle peut-on attendre ?
L'IntelEgg10000 traite 25 000 à 30 000 œufs par heure. La cadence réelle dépend de la régularité du chargement et du nombre d'opérateurs au ramassage des sorties.
Quelle est la précision du calibrage ?
La pesée électronique a une erreur de ±0,5 g. Pour la tenir, la machine doit être installée à l'abri des courants d'air et des vibrations, qui sont les deux facteurs qui perturbent la pesée.
Combien de classes de poids ?
Jusqu'à 4 classes plus une sortie déclassés (4+1). La ligne peut aussi être configurée en 3+1 ou 2+1, et les seuils de poids se règlent à l'écran.
Faut-il de l'air comprimé ?
Oui. Les vérins et électrovannes fonctionnent avec un compresseur de 8 à 10 bar, non fourni ; un modèle plus puissant est conseillé. Le séparateur eau-huile doit être purgé et les vérins lubrifiés régulièrement.
Peut-on la brancher en monophasé ?
En standard elle est en 380 V triphasé. Une version 220 V monophasé est possible sur demande, à préciser à la commande.
Quelle garantie et quel SAV ?
La machine est garantie 12 mois, hors pièces d'usure. L'automate peut être piloté à distance, ce qui facilite le diagnostic et l'assistance.
Quel est le délai de livraison ?
La fabrication prend environ 15 jours ouvrés après la commande. Il faut ajouter le transport jusqu'à votre exploitation. Nous vous donnons un délai précis avec le devis.
Pour quel volume l'IntelEgg10000 est-elle adaptée ?
Pour les centres d'emballage à gros volume. En dessous de 5 000 œufs/h, la calibreuse-mireuse IntelEgg1400 est plus adaptée. Pour une ligne complète, voyez le PLE25K.
