EggPack, l'emballeuse qui remplit vos plateaux pointe en bas, jusqu'à 30 000 œufs par heure

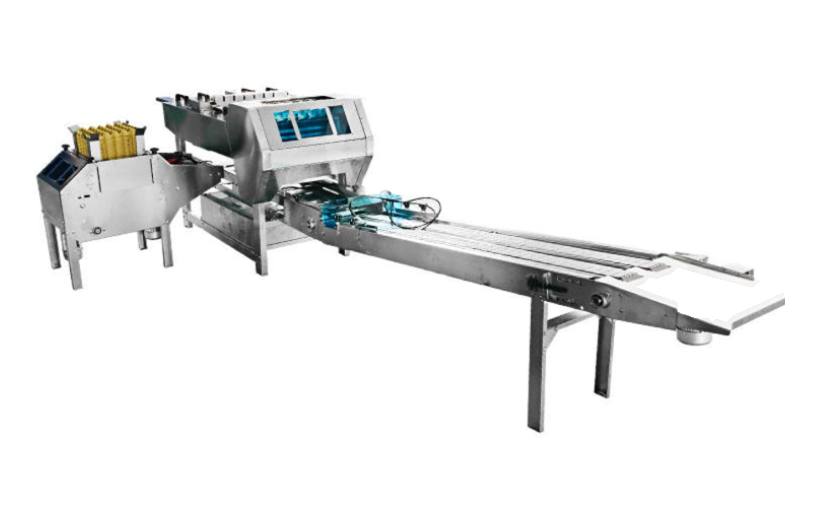

L'EggPack reçoit les œufs en sortie de calibreuse, oriente chaque œuf petit bout vers le bas et le dépose dans des plateaux alvéolés de 30. Les plateaux vides sont chargés et les plateaux pleins évacués automatiquement sur le convoyeur de sortie. Avec l'empileuse en option, ils arrivent en piles, prêts à être enlevés.

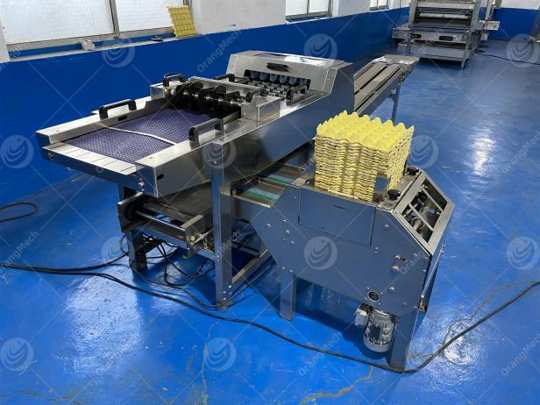

L'EggPack en fonctionnement : magasin de plateaux vides au centre, plateaux pleins évacués sur le convoyeur.
Implantation
Plan de la ligne EggPack
La machine se place directement en sortie de calibreuse ou de convoyeur. Machine, convoyeur et empileuse s'alignent sur environ 4,8 m de long et moins de 0,8 m de large. Prévoyez une emprise d'environ 6,5 × 2,5 m avec les circulations et le poste de ramassage.
Plan indicatif. L'implantation définitive est validée avec vous selon votre local et votre calibreuse.
- 1Table d'alimentation à rouleaux : les œufs arrivent de la calibreuse et sont mis en ligne ; rouleaux et guides orientent chaque œuf petit bout vers le bas.
- 2Magasin à plateaux vides : une pile de plateaux 30 œufs est chargée dans la machine, qui les distribue un par un sous la zone de dépose.
- 3Zone de dépose : les œufs orientés descendent dans les alvéoles ; le plateau plein est poussé automatiquement vers la sortie.
- 4Écran tactile et arrêt d'urgence : réglages, suivi de la production, enregistrement et consultation des données.
- 5Convoyeur de sortie 2,2 m : inclus : il amène les plateaux pleins au poste de ramassage, 15 000 œufs/h, 0,18 kW.

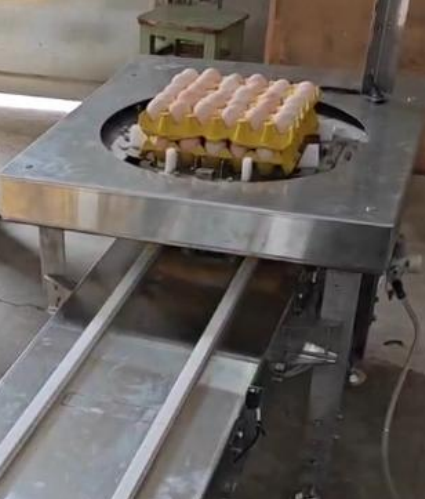

- 6Empileuse (option) : elle empile automatiquement les plateaux pleins en bout de convoyeur, 500 à 1 000 plateaux/h.
Pourquoi l'automatiser
Ce que l'EggPack change au poste d'emballage
Petit bout en bas, la chambre à air reste en haut et le jaune reste centré : l'œuf se conserve mieux. C'est aussi la présentation attendue par les magasins et les grossistes.
Le remplissage des plateaux est le poste le plus long de l'emballage. L'EggPack le prend en charge : l'opérateur ne fait plus que ramasser les plateaux pleins.
Les œufs passent des rouleaux à l'alvéole sans prise en main : moins de gestes répétitifs pour l'opérateur, moins de risques de fêlure.
L'écran enregistre la production. Vous retrouvez facilement les volumes emballés, utiles pour vos registres et votre traçabilité.
Fonctionnement

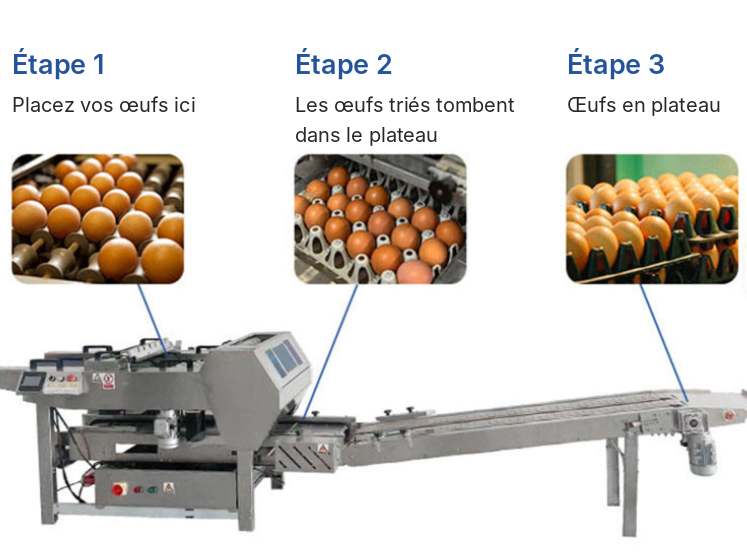

Le parcours de l'œuf dans l'EggPack
Arrivée
Les œufs mirés et calibrés arrivent sur la table à rouleaux de l'EggPack.

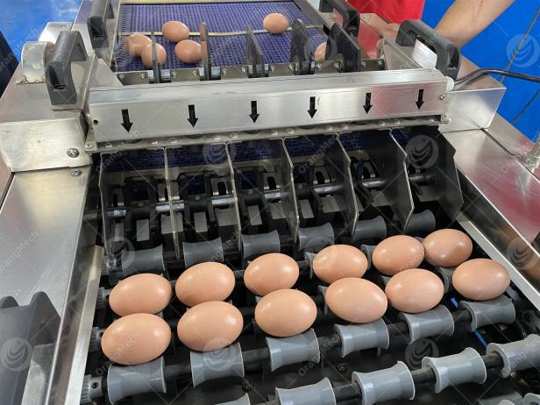

Orientation
Chaque œuf est retourné si besoin pour présenter son petit bout vers le bas.
Dépose
Les œufs descendent dans un plateau alvéolé de 30, distribué automatiquement depuis le magasin.
Évacuation
Le plateau plein part sur le convoyeur de sortie de 2,2 m.
Empilage
Avec l'option empileuse, les plateaux sont empilés. Sinon, l'opérateur les ramasse en bout de convoyeur.
Fiche technique
Caractéristiques de l'EggPack
| Caractéristique | Valeur |
|---|---|
| Emballeuse EggPack | |
| Cadence | 15 000 à 30 000 œufs/h, soit 500 à 1 000 plateaux de 30 |
| Format de plateau | Plateaux alvéolés 30 œufs, 30 × 30 cm (format validé à la commande) |
| Orientation | Automatique, petit bout vers le bas |
| Plateaux | Chargement des plateaux vides et déchargement des plateaux pleins automatiques |
| Commande | Écran tactile LCD : pilotage, suivi, enregistrement et consultation des données |
| Dimensions (L × l × H) | 2 022 × 770 × 980 mm |
| Alimentation | 380 V / 50 Hz triphasé |
| Puissance | 0,36 kW |
| Conception | Modulaire, modules raccordés par prises électriques : transport, réparation, remplacement et nettoyage facilités |
| Convoyeur de sortie (inclus) | |
| Fonction | Évacue les plateaux pleins vers le ramassage |
| Dimensions (L × l × H) | 2 200 × 410 × 665 mm |
| Cadence | 15 000 œufs/h |
| Alimentation / puissance | 380 V / 50 Hz triphasé, 0,18 kW |
| Empileuse de plateaux (option) | |
| Fonction | Empile automatiquement les plateaux pleins pour faciliter leur enlèvement |
| Dimensions (L × l × H) | 550 × 550 × 700 mm |
| Cadence | 500 à 1 000 plateaux/h |
| Alimentation / puissance | 220 V / 50 Hz monophasé, 0,18 kW |
| Air comprimé | Compresseur 3 kW (piston ou vis), sécheur frigorifique et filtration 3 étages, à prévoir ou en option |
| Livraison et garantie | |
| Emballage | Caisse en contreplaqué |
| Délai de fabrication | Environ 20 jours, hors transport |
| Garantie | 12 mois à compter de la réception après mise en service, pièces d'usure exclues |
Périmètre
Ce qui est inclus, ce qui est à prévoir
Inclus
- Emballeuse automatique EggPack
- Convoyeur de sortie de 2,2 m
- Écran tactile de commande
- Assistance technique à distance
- Garantie 12 mois
À prévoir
- Alimentation 380 V triphasée
- Alimentation 220 V monophasée pour l'empileuse
- Air comprimé pour l'empileuse
- Sol plan dans le local de conditionnement
- Plateaux alvéolés 30 œufs
Options
- Empileuse automatique de plateaux
- Pack air comprimé : compresseur 3 kW, sécheur, filtration
- Calibreuse-mireuse IntelEgg1400
- Imprimante à œufs EggTech4000
- Robot palettiseur collaboratif
- Installation, mise en service et formation sur site
Pour aller plus loin
Jusqu'à la palette, sans manutention
Pour les gros volumes, l'EggPack peut alimenter un robot palettiseur collaboratif. Une unité d'empilage forme des piles de 6 plateaux. Le robot les prend par 4 et les range sur palette 1 × 1,2 m, en couches de 12 piles (3 × 4) séparées par un intercalaire. La zone est protégée par une clôture avec barrière immatérielle : l'ouverture de la porte arrête tous les équipements. Nous chiffrons cette option sur demande.
Dans un centre d'emballage agréé
- Les surfaces en contact avec les œufs doivent se nettoyer et se désinfecter facilement : l'EggPack est en inox et ses modules se débranchent pour le nettoyage.
- L'emballeuse se place après le mirage et le calibrage, qui restent obligatoires pour retirer les œufs fêlés ou sales avant la mise en plateau.
- Le marquage du code producteur se fait avant l'emballage : l'imprimante EggTech4000 s'intègre à la ligne.
- Les données de production enregistrées à l'écran alimentent vos registres de traçabilité.
Besoin de l'agrément sanitaire ? Nous rédigeons aussi le dossier d'agrément de votre centre d'emballage.
Questions fréquentes
Emballeuse EggPack : FAQ
Quelle cadence réelle peut-on attendre ?
L'EggPack traite de 15 000 à 30 000 œufs par heure, soit 500 à 1 000 plateaux de 30. La cadence réelle dépend de la régularité de l'alimentation depuis votre calibreuse. Le convoyeur de sortie standard est donné pour 15 000 œufs/h : pour viser le haut de la plage, nous dimensionnons la sortie en conséquence.
Peut-on la raccorder à notre calibreuse actuelle ?
Elle est conçue pour se placer en sortie de calibreuse ou de convoyeur. Envoyez-nous la marque, le modèle et des photos de votre ligne : nous validons le raccordement avant la commande.
Quels plateaux utiliser ?
Des plateaux alvéolés de 30 œufs au format standard de 30 × 30 cm. Le format exact de vos plateaux est vérifié à la commande pour garantir le chargement automatique.
Peut-on ajouter l'empileuse plus tard ?
Oui. L'empileuse est un module séparé qui se place en bout de convoyeur. Elle fonctionne à l'air comprimé : il faut un compresseur de 3 kW, un sécheur frigorifique et une filtration 3 étages, que nous pouvons fournir.
Comment se passent le nettoyage et l'entretien ?
La machine est modulaire et ses modules sont reliés par des prises électriques. On les débranche pour les sortir, les nettoyer, les réparer ou les remplacer, sans démontage complexe.
Quelle garantie et quel SAV ?
La machine et ses composants sont garantis 12 mois à compter de la réception après mise en service. Les pièces défectueuses sont remplacées gratuitement, hors pièces d'usure et casse liée à une mauvaise utilisation. En cas de panne, une solution technique est proposée sous 8 heures ouvrées, à partir de vos photos et vidéos.
Quel est le délai de livraison ?
La fabrication prend environ 20 jours. Il faut ajouter le transport jusqu'à votre exploitation. Nous vous donnons un délai précis avec le devis.
Compléter la ligne
Avec l'EggPack
Automatiser l'emballage de vos œufs ?
Indiquez-nous votre production journalière, votre calibreuse et la place disponible : nous revenons vers vous sous 24 h avec une implantation et un devis.
